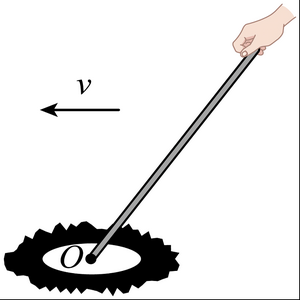

14. 如图所示是在水平地板上推动拖把向左移动的情景，请分析并画出地板对拖把头的作用力的示意图（O点为拖把头重心）。

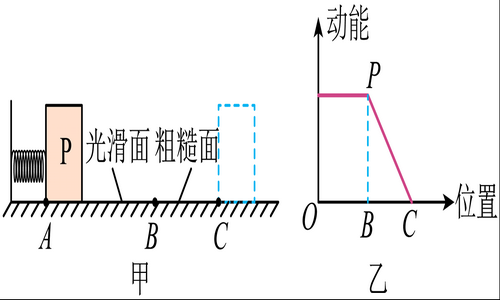

15. 如图甲所示水平面AB段光滑，B点右侧粗糙，一轻质弹簧左端固定于竖直墙面。用小木块P压缩弹簧至A点由静止释放，木块离开弹簧后，动能随位置变化关系的大致图像如图8乙所示。若换另一相同底面的小木块Q（ mq>mp）将弹簧同样压缩至A点由静止释放，弹簧形变均在弹性限度内。请在同一坐标系中画出小木块Q从离开弹簧至静止的过程中，动能随位置变化关系的大致图像。
解析

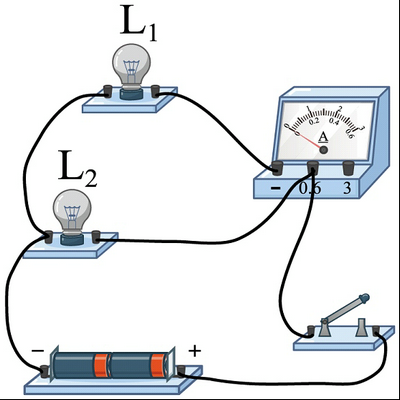

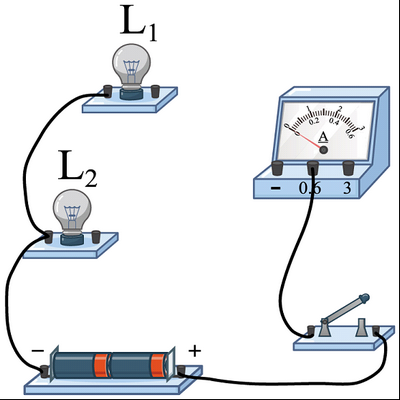

13【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L1的电流，则电流表与灯泡串联在一条支路中，实物图如下所示

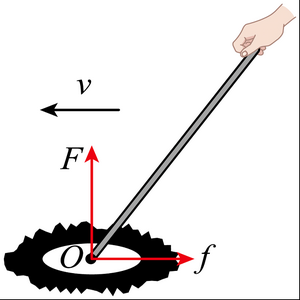

14【详解】拖把头受到地面竖直向上的支持力和向右的摩擦力，作用点都在拖把头重心O，如图所示：

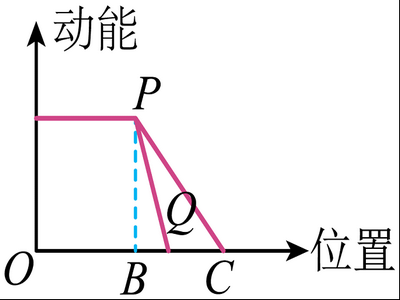

15【详解】将弹簧同样压缩至A点由静止释放，由于弹簧形变程度相同，弹性势能转化为动能大小相同，即小木块Q和小木块P具有相同的动能，由于水平面AB段光滑动能不变，故在AB段小木块Q和小木块P动能随位置变化关系的图像相同；由于水平面B点右侧粗糙，小木块在滑行过程中需要克服摩擦做功，而滑动摩擦力与压力和接触面粗糙程度有关，因小木块具有相同底面积，且Mq>Mp，所以小木块Q受到的摩擦力大于小木块P，由于两木块具有的动能相同，对外做的功应该相同，根据W=fs可知，过了B点后，小木块Q在水平面滑行的距离应该小于小木块P，故小木块Q从离开弹簧至静止的过程中，动能随位置变化关系的大致图像如下图所示：
